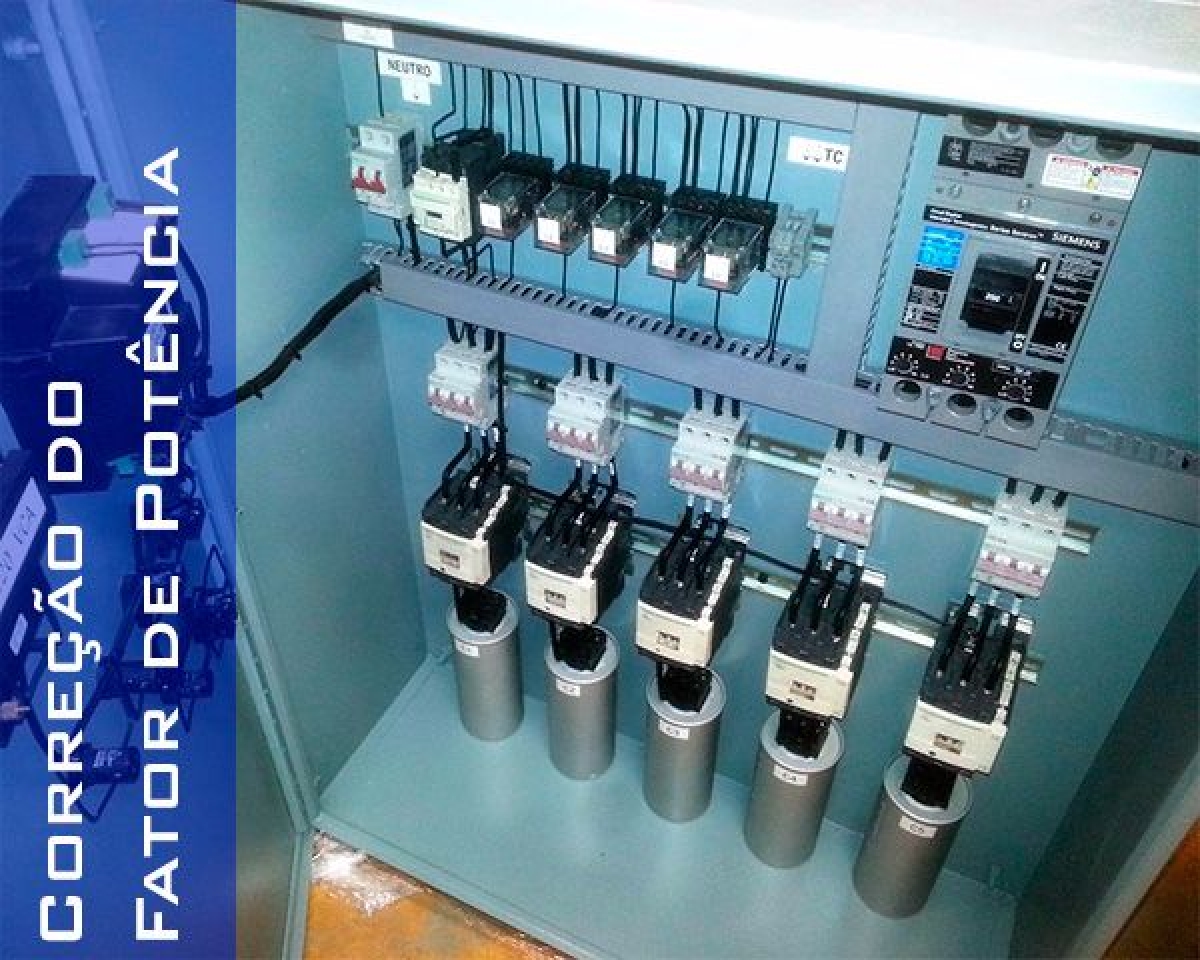

Bancos de Capacitores: Solução para corrigir o Fator de Potência
Sendo o fator de potência indutivo (provocando instabilidade no sistema), quedas de tensão ou até mesmo dissipação maior de potência ocorrerão em consequência da maior quantidade de energia reativa emitida pelas cargas. Significa que será necessária uma corrente maior para produzir a mesma potência útil requerida, pois as perdas irão ser consequentemente maiores também.
As concessionárias estabeleceram o valor 0,92 como ideal para o fator de potência a ser mantido pelos clientes em suas instalações elétricas, conforme resolução normativa Nº 569 da ANEEL de 23 de julho de 2013. Abaixo desse valor, haverá a cobrança por excedente de reativos ajustada pelas regras dos contratos realizados entre fornecedor e cliente. Essa multa é aplicada sobre a energia consumida ao longo de um mês e o fator de potência na condição em que esteja abaixo do valor mínimo exigido.
Visando evitar o pagamento desnecessário de multas por violar as recomendações das empresas responsáveis pelo fornecimento de energia, a solução prática a ser utilizada quando necessário é a instalação dos chamados bancos de capacitores, elementos que conectados ao equipamento cuja produção de reativos for excessiva, evita sobrecarga do sistema durante seu funcionamento. Um fator de potência irregular segundo avaliam alguns engenheiros pode afetar a eficiência da geração e transmissão de energia elétrica.
Tipos de correção do fator de potência
Existem cinco maneiras de instalar um banco de capacitores, objetivando a conservação de energia e uma relação custo/benefício mais atraente. Veja a seguir as peculiaridades relativas a cada método citado.
· Correção na entrada de energia de alta tensão: Corrige o fator de potência avaliado pela concessionária, porém não elimina os problemas internos da instalação que apresenta excedente de reativos. Apresenta custo elevado.
· Correção na entrada de energia de baixa tensão: Utiliza em geral bancos de capacitores automáticos, permitindo uma correção expressiva do fator de potência. Aplicado a instalações contendo elevado número de cargas com potências nominais diferentes e aonde o regime de utilização for pouco uniforme. Uma desvantagem observada seria o fato de não haver alívio sensível dos alimentadores que correspondem a cada equipamento.
· Correção por grupos de cargas: Nesse método, o banco de capacitores é instalado para efetuar a correção do fator de potência em um determinado setor ou conjunto de pequenas máquinas (potências mecânicas menores que 10 cv). Localiza-se no quadro de distribuição que alimenta tais equipamentos. Não reduz a corrente nos circuitos de alimentação, o que consiste em um inconveniente característico.
· Correção localizada: A instalação do banco de capacitores é feita junto ao equipamento para o qual se pretende corrigir o fator de potência. Consiste numa solução adequada tecnicamente falando, com algumas vantagens enunciadas a seguir:
1. Reduz as perdas energéticas em toda a instalação;
2. Diminui a carga nos circuitos de alimentação dos equipamentos;
3. Pode-se utilizar em sistema único de acionamento para a carga e o capacitor, economizando-se um equipamento de manobra;
4. Gera potência reativa somente onde é necessário.
· Correção mista: Essa instalação é considerada a melhor e mais completa solução em termos de conservação energética, levando em conta aspectos técnicos, práticos e financeiros. O critério adotado segue as determinações abaixo:
Instala-se um capacitor fixo diretamente no lado secundário do transformador;
1. Motores de aproximadamente 10 cv ou mais, corrige-se localmente (tendo cuidado com motores de alta inércia, pois nesse caso não se pode dispensar o uso de contatores para manobra dos capacitores desde que a corrente nominal deles seja superior a 90% da corrente de excitação do motor);
2. Motores com potências inferiores a 10 cv são corrigidos por grupos;
3. Redes próprias para iluminação com lâmpadas de descarga, contendo reatores de baixo fator de potência, corrige-se na entrada da rede;
4. Na entrada instala-se um banco de capacitores automático de pequena potência para equalização final.
Conclusão
Observamos que o fator de potência interfere diretamente na qualidade da energia distribuída pela rede elétrica à qual nossas residências estão ligadas. Quando o aproveitamento dessa energia é feito de modo a produzir a menor instabilidade possível no transporte das cargas, ocorre uma ganho em eficiência na entrega do produto. O banco de capacitores torna-se muito útil quando o excesso de cargas reativas principalmente no setor industrial causa desníveis de tensão e perdas que desestruturam o fornecimento, constituindo nesses casos solução direta para evitar distorções ou falhas com prejuízos diretos ao consumidor.
Fonte: PORTAL ELETRICISTA.
